Cảm biến phím bên điện thoại di động PCB cứng nhắc

Cảm biến phím bên của điện thoại di động Honflex Rigid-Flex PCB là một giải pháp điện tử tiên tiến kết hợp các phím bên cơ học truyền thống với công nghệ PCB và FPC cứng nhắc tiên tiến. Được thiết kế cho các nhà sản xuất và người mua điện thoại thông minh, nó hỗ trợ cảm biến áp suất, phản hồi xúc giác và nhận dạng dấu vân tay. Thành phần cốt lõi này cho phép thiết kế siêu mỏng, nhẹ, chống thấm nước và chống bụi đồng thời đảm bảo tính thẩm mỹ liền mạch và độ tin cậy cao cho các thiết bị di động hiện đại.

Cấu trúc & tính năng cốt lõi:

Khu vực cứng nhắc: Được thiết kế để gắn các chip cảm biến thiết yếu (ví dụ: IC cảm biến áp suất), mạch điều khiển, đầu nối và các bộ phận khác cần hỗ trợ cơ học ổn định.

Flex Area: Đóng vai trò là cầu nối nối khu vực phím bên hông với bo mạch chính, có khả năng uốn cong. Quan trọng hơn, bản thân khu vực này có thể được thiết kế như một khu vực cảm biến linh hoạt, trực tiếp phát hiện áp suất.

Khu vực tăng cứng/nút: Tại các vị trí cần tiếp xúc bên ngoài, các tấm thép không gỉ hoặc chất tăng cứng FR4 thường được đặt. Chúng truyền áp lực của ngón tay, mang lại sự hỗ trợ vật lý rõ ràng và ngăn ngừa hư hỏng bảng mạch.

Ưu điểm hiệu suất chính:

Độ nhạy cao & Cảm ứng 3D: Sử dụng mạch cảm biến điện dung được thiết kế chính xác hỗ trợ cảm biến áp suất và nhận dạng cử chỉ. Người dùng có thể thực hiện các hành động như điều chỉnh âm lượng hoặc bật/tắt nguồn bằng cách chỉ cần chạm vào các khu vực cụ thể trên khung giữa của điện thoại, mang lại trải nghiệm cảm ứng hiện đại.

Độ mỏng và tính linh hoạt cực cao: Độ dày phần linh hoạt có thể được kiểm soát trong vòng 0,1mm, hoàn toàn phù hợp với các đường viền cong của khung giữa của điện thoại. Các phần cứng chứa IC điều khiển và các thành phần thụ động, đạt được khả năng tích hợp cao và tiết kiệm không gian bên trong.

Độ tin cậy và độ kín cao: Dựa trên thiết kế không có lỗ mở cơ học, kết hợp với công nghệ che chắn EMI và các lớp phủ chống thấm nước, khu vực phím bên hông đạt được xếp hạng chống nước IP68. Thiết kế này ngăn chặn hiệu quả việc kích hoạt sai và nhiễu tín hiệu, nâng cao tính toàn vẹn cấu trúc tổng thể của điện thoại.

Các thông số kỹ thuật chính:

Cấu trúc sản phẩm: Cấu trúc uốn cứng 1+N+1 hoặc 2+N+2

Độ dày của bảng: Diện tích uốn: 0,12mm ± 0,02mm; Diện tích cứng: 0,3mm - 0,6mm

Chiều rộng/Khoảng cách dòng tối thiểu: 0,05mm / 0,05mm

Loại cảm biến: Cảm biến điện dung lẫn nhau / Cảm biến điện dung tự điện dung

Nhiệt độ hoạt động: -40°C đến +85°C

Kịch bản ứng dụng

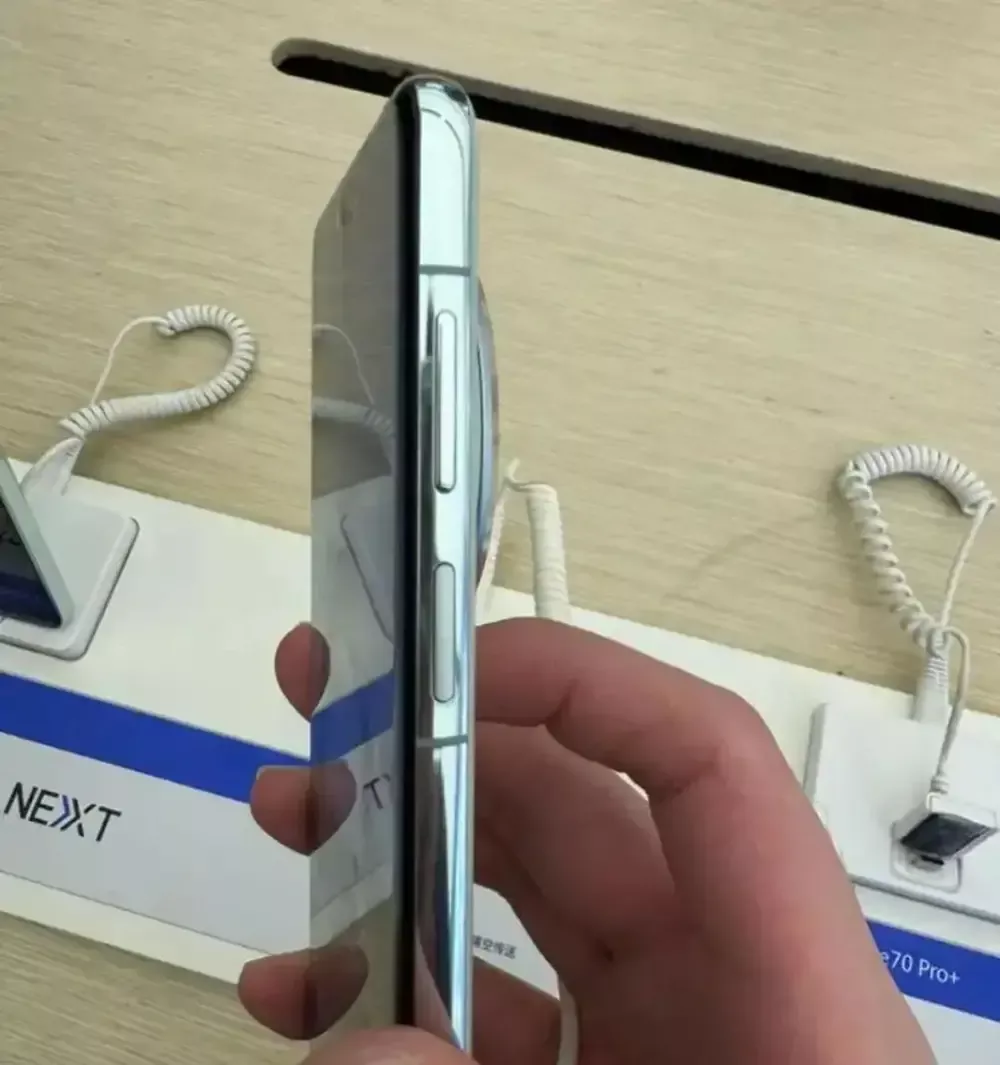

Sản phẩm này chủ yếu phù hợp với các nút nguồn bên cạnh, nút âm lượng và nút vai chơi game trên điện thoại thông minh hàng đầu, điện thoại chắc chắn và điện thoại có thể gập lại.

Đề xuất giá trị của chúng tôi

Chúng tôi chuyên cung cấp các giải pháp bảng mạch cứng nhắc hàng đầu trong ngành cho các ứng dụng cảm biến phím bên di động. Chúng tôi không chỉ cung cấp các sản phẩm có độ tin cậy cao được tiêu chuẩn hóa mà còn sở hữu khả năng mạnh mẽ trong thiết kế hợp tác, tối ưu hóa mô phỏng và phát triển tùy chỉnh. Được hỗ trợ bởi chuyên môn sâu về xử lý mạch chính xác, khoa học vật liệu và phân tích tính toàn vẹn tín hiệu, chúng tôi cộng tác chặt chẽ với khách hàng để cung cấp hỗ trợ toàn bộ quy trình—từ thiết kế ý tưởng đến sản xuất hàng loạt—phù hợp với thiết kế ID cụ thể và kiến ​​trúc xếp chồng. Chúng tôi cam kết tận dụng kỹ thuật tiên tiến để giúp khách hàng vượt qua các ranh giới về không gian và hiệu suất của điện thoại thông minh, biến chúng tôi thành đối tác linh kiện cốt lõi đáng tin cậy của bạn.

Câu hỏi thường gặp

1. Cảm biến phím bên điện thoại di động Honflex PCB cứng nhắc là gì?

Đó là một PCB siêu mỏng, có độ chính xác cao kết hợp các mạch cứng và linh hoạt, thay thế các phím bên cơ học bằng các chức năng nhạy áp lực, xúc giác và chống nước.

2. Nó cung cấp những tính năng gì?

Bảng Honflex cung cấp các thiết kế nhẹ, liền mạch, chống bụi và chống nước với độ tin cậy cao và cảm biến vân tay tùy chọn.

3. Ai có thể sử dụng nó?

Các nhà sản xuất điện thoại thông minh, ODM và nhà cung cấp linh kiện đang tìm kiếm các giải pháp phím phụ bền bỉ và chính xác.

4. Có sẵn tùy chỉnh không?

Có, Honflex hỗ trợ các thiết kế phù hợp về kích thước, hình dạng, chức năng cảm biến và tích hợp với thiết bị di động.

5. Tại sao chọn Honflex?

Với chuyên môn về thiết kế mật độ cao, độ chính xác ở mức micron và đồng mô phỏng nhiệt-cơ-điện, Honflex đảm bảo tính toàn vẹn tín hiệu cao và chất lượng cấp thương hiệu toàn cầu.
