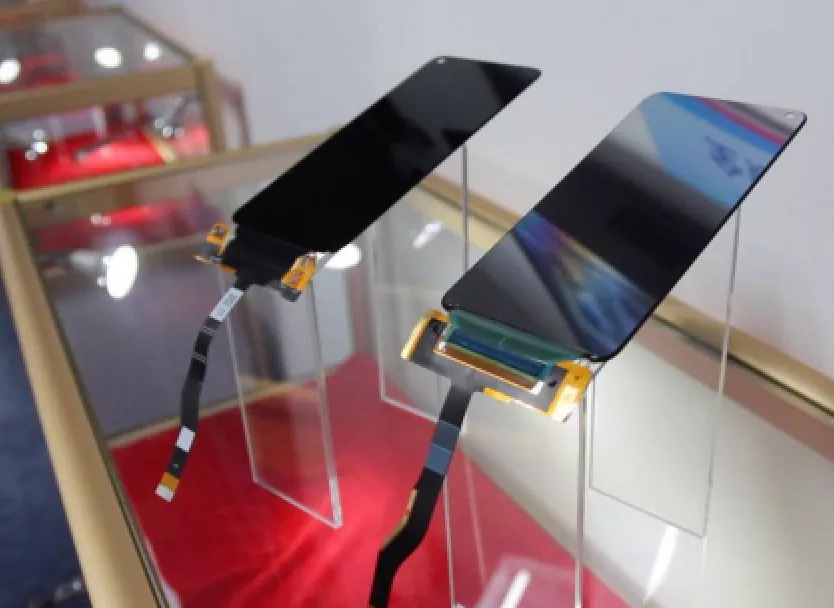

Mô-đun hiển thị điện thoại di động PCB cứng nhắc

Mô-đun hiển thị điện thoại di động PCB cứng nhắc-Flex là nhà cung cấp kết nối quan trọng cho phép tích hợp cao, độ tin cậy cao và khả năng gập lại trong các mô-đun hiển thị điện thoại thông minh hiện đại. Bằng cách sử dụng cấu trúc hỗn hợp trong đó các khu vực cứng bảo vệ các thành phần và khu vực linh hoạt trải qua quá trình uốn cong động, nó đảm bảo độ ổn định của mạch, tính toàn vẹn của tín hiệu và độ bền cơ học trong không gian hạn chế. Nó là yếu tố hỗ trợ công nghệ cốt lõi cho các thiết bị mỏng hơn và nhẹ hơn.

Mô-đun hiển thị điện thoại di động PCB cứng nhắc là gì?

Mô-đun hiển thị điện thoại di động PCB cứng nhắc là linh kiện điện tử cốt lõi được sử dụng trong điện thoại thông minh hiện đại để kết nối màn hình hiển thị với bo mạch chính. Nó kết hợp các đặc tính của PCB cứng và PCB linh hoạt (FPC), cho phép bố trí mạch mật độ cao và gập cơ học trong giới hạn không gian hạn chế.

Thành phần kết cấu

1. Phần cứng (PCB cứng)

Cung cấp cấu trúc hỗ trợ ổn định, chứa các chip quan trọng, đầu nối và IC điều khiển.

Đảm bảo độ bền cơ học và độ tin cậy lâu dài của mô-đun hiển thị.

2. Phần linh hoạt (PCB / FPC linh hoạt)

Có thể uốn cong và gập lại, được sử dụng để thiết lập kết nối giữa màn hình hiển thị và bo mạch chính trong không gian hạn chế.

Hỗ trợ bố cục ba chiều, giảm số lượng đầu nối và tăng cường tính toàn vẹn tín hiệu.

3. Thiết kế cứng nhắc-linh hoạt

Tích hợp liền mạch các phần cứng và linh hoạt vào một bảng duy nhất.

Cung cấp giải pháp mạch đồng thời ổn định và linh hoạt, hỗ trợ thiết kế thiết bị siêu mỏng.

Cấu trúc & tính năng cốt lõi:

1. Định tuyến 3D: Phần linh hoạt có thể gập hoặc uốn cong như tờ giấy, tận dụng tối đa không gian theo chiều dọc bên trong điện thoại để gập các bộ phận như IC điều khiển vào phía sau màn hình, từ đó tạo ra các viền siêu mỏng hoặc thậm chí là các thiết kế toàn màn hình không viền. Điều này tạo điều kiện cho thiết kế điện thoại thông minh siêu mỏng.

2. Bo mạch linh hoạt cứng được sử dụng trong các mô-đun màn hình là thành phần chính kết nối IC điều khiển màn hình với bo mạch chính. Nó kết hợp khả năng uốn cong của các mạch linh hoạt với độ ổn định của bo mạch cứng, tạo thành nền tảng để đạt được tỷ lệ màn hình trên thân máy cao cũng như thiết kế mỏng, nhẹ.

Ưu điểm hiệu suất chính:

1. Giảm độ dày: Loại bỏ độ dày của các đầu nối và lớp phủ dư thừa của bảng cứng, dẫn đến cấu trúc tổng thể mỏng hơn so với các giải pháp rời rạc.

2. Tính toàn vẹn tín hiệu vượt trội: Sử dụng kỹ thuật nối dây mật độ cao (ví dụ: định tuyến cặp vi sai) và vật liệu tổn thất điện môi thấp để truyền ổn định các luồng dữ liệu hình ảnh tốc độ cao (hỗ trợ video 4K/8K), ngăn chặn hiệu quả sự suy giảm tín hiệu và nhiễu điện từ, đảm bảo truyền dữ liệu hình ảnh pixel cao không bị mất, độ trễ thấp.

3. Khả năng miễn nhiễm nhiễu: So với các loại cáp dài linh hoạt, bảng mạch cứng nhắc rút ngắn đường dẫn tín hiệu và có thể cách ly nhiễu điện từ một cách hiệu quả thông qua các màng đổ hoặc che chắn bằng đồng.

4. Tính toàn vẹn về kết cấu: Các mối liên kết giữa các phần cứng và linh hoạt được hình thành thông qua sự lắng đọng và mạ hóa học bên trong, thay vì các mối hàn. Điều này làm cho khả năng chống uốn tại điểm nối vượt trội hơn nhiều so với các giải pháp "đầu nối FPC +" hoặc "FPC được hàn vào bảng cứng" truyền thống.

5. Khả năng chống sốc cao: Cấu trúc tích hợp giảm thiểu nguy cơ hỏng mối hàn, đảm bảo truyền tín hiệu ổn định ngay cả khi bị rơi hoặc rung.

6. Hỗ trợ uốn cong động: Trong điện thoại có thể gập lại, nó có thể chịu được hơn 400.000 lần uốn cong lặp đi lặp lại trong khi vẫn duy trì hiệu suất điện.

Các thông số kỹ thuật chính:

1. Thông số kết cấu:

Số lượng lớp và cấu trúc: Thông thường là 4 - 6 lớp, sử dụng cấu trúc "cứng-flex".

Độ dày: Vùng linh hoạt thường là 0,1-0,2mm cho độ mỏng cực cao; độ dày khu vực cứng nhắc được thiết kế theo yêu cầu lắp đặt và định tuyến thành phần.

Bán kính uốn tối thiểu: Có thể nhỏ hơn 0,5mm, phù hợp với không gian uốn chật hẹp.

2. Hiệu suất điện:

Chiều rộng/Khoảng cách đường truyền: 可达 40μm - 50μm, đáp ứng yêu cầu truyền tín hiệu mật độ cao.

Kiểm soát trở kháng: Kiểm soát trở kháng nghiêm ngặt (ví dụ: 100Ω ±10%) đối với tín hiệu vi sai tốc độ cao (ví dụ: MIPI DSI).

Băng thông truyền: Hỗ trợ truyền dữ liệu tốc độ cao vài Gbps trên mỗi kênh, đáp ứng yêu cầu hiển thị độ phân giải cao, tốc độ khung hình cao.

3. Vật liệu & Độ tin cậy:

Chất nền: Phần linh hoạt có thể sử dụng Polyimide (PI) hoặc Polymer tinh thể lỏng (LCP) hiệu suất cao hơn, loại sau mang lại lợi thế về độ siêu mỏng, tổn thất thấp và độ bền uốn.

Độ bền uốn: Yêu cầu tuổi thọ uốn động> 400.000 chu kỳ.

Nhiệt độ hoạt động: -30°C đến +85°C, đáp ứng các yêu cầu nghiêm ngặt về môi trường sử dụng của thiết bị điện tử tiêu dùng.。

Kịch bản ứng dụng

Sản phẩm này là giải pháp hỗ trợ và kết nối cốt lõi cho hệ thống hiển thị điện thoại thông minh hiện đại, chủ yếu phục vụ màn hình điện thoại cao cấp (thường dưới 6,7 inch), cho phép xếp chồng nhỏ gọn và truyền tín hiệu chất lượng cao.

Đề xuất giá trị của chúng tôi

Chúng tôi chuyên cung cấp các giải pháp bảng mạch cứng nhắc hàng đầu trong ngành để kết nối màn hình trong lĩnh vực điện thoại di động. Chúng tôi không chỉ cung cấp các sản phẩm có độ tin cậy cao được tiêu chuẩn hóa mà còn sở hữu khả năng mạnh mẽ trong thiết kế hợp tác, tối ưu hóa mô phỏng và phát triển tùy chỉnh. Được hỗ trợ bởi chuyên môn sâu về xử lý mạch chính xác, khoa học vật liệu, mô phỏng nhiệt và phân tích tính toàn vẹn tín hiệu, chúng tôi cộng tác chặt chẽ với khách hàng để cung cấp hỗ trợ toàn bộ quy trình—từ thiết kế ý tưởng đến sản xuất hàng loạt—phù hợp với thiết kế ID cụ thể, kiến ​​trúc xếp chồng và mục tiêu hiệu suất hiển thị. Chúng tôi cam kết tận dụng kỹ thuật tiên tiến để giúp khách hàng vượt qua ranh giới về không gian và hiệu suất trong hệ thống màn hình điện thoại thông minh, tạo ra trải nghiệm hình ảnh rõ ràng và ổn định hơn, khiến chúng tôi trở thành đối tác linh kiện cốt lõi đáng tin cậy của bạn.
