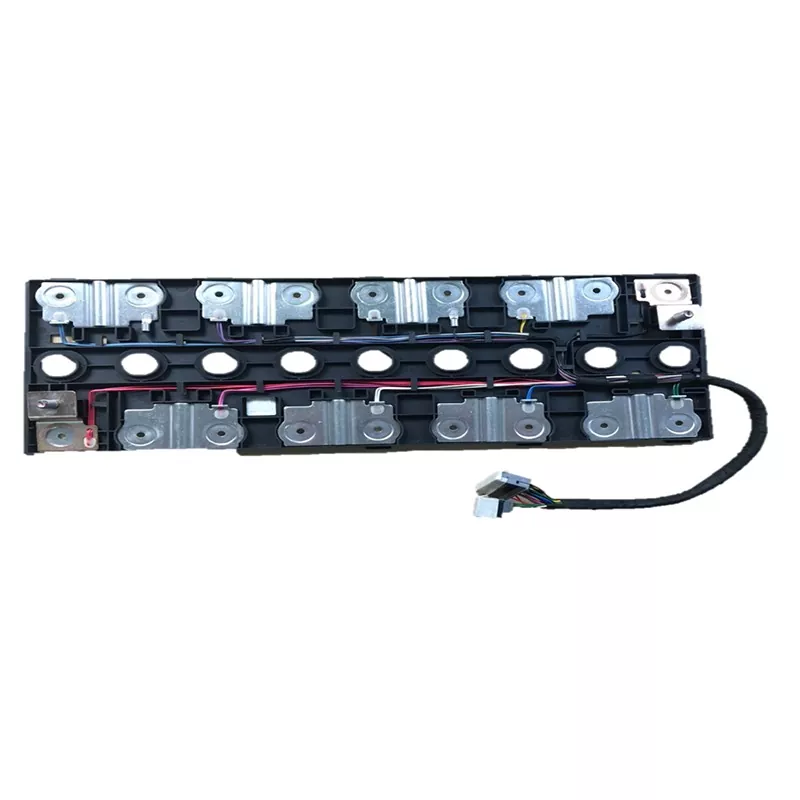

Cáp nguồn pin-CCS

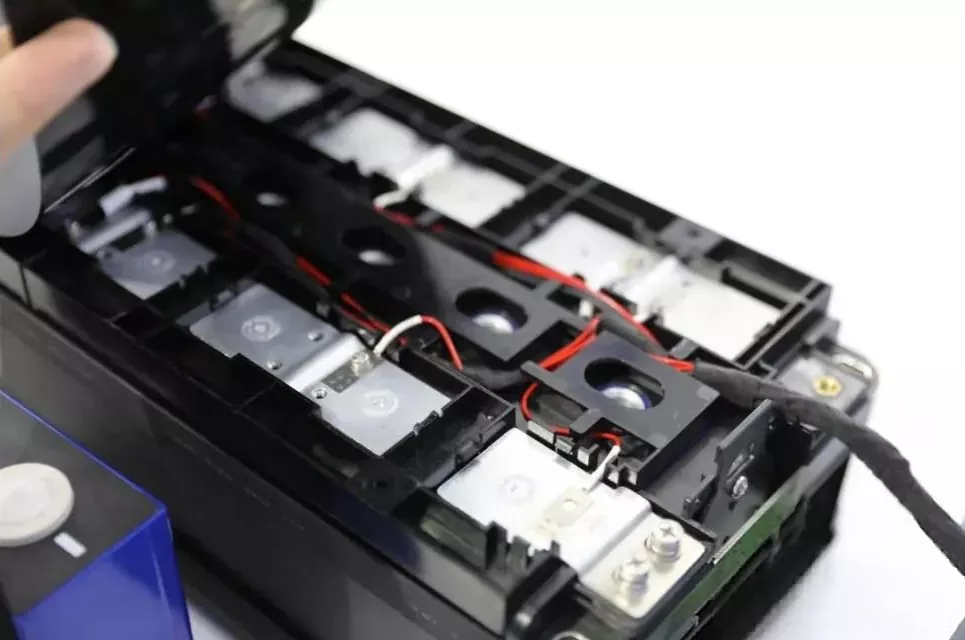

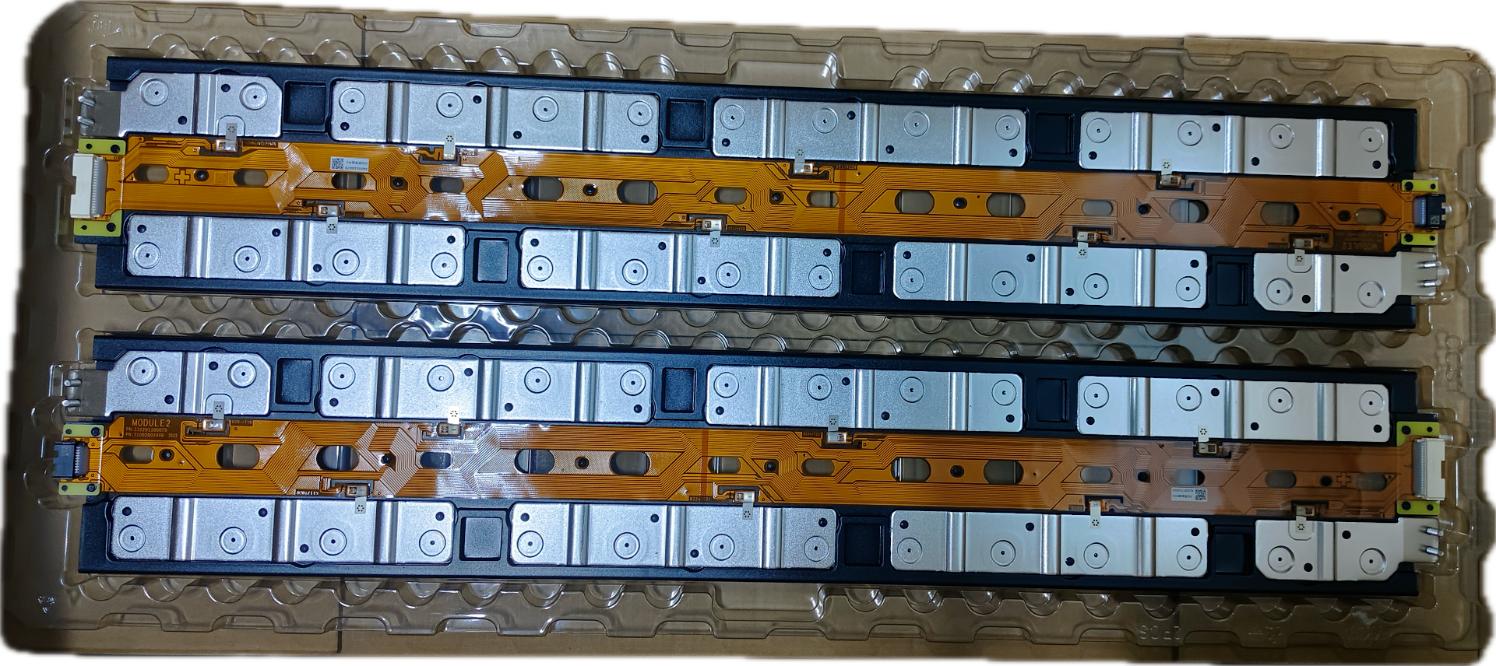

Honflex Electronics cung cấp Power Battery Pack Cable-CCS, là bộ phận quản lý và kết nối pin tích hợp các loại cáp truyền thống (dây, đầu nối, đầu nối) với thanh cái, bộ phận kết cấu nhựa, cảm biến nhiệt độ và các bộ phận khác thành một bộ phận duy nhất. Không giống như CCS dựa trên FPC (mạch in linh hoạt), chúng tôi hỗ trợ tùy chỉnh. Thông qua thiết kế mô-đun và tích hợp, chúng tôi đã nâng cấp một cách có hệ thống các dây cảm biến bị phân tán và rối loạn trước đây. Đây là mô-đun cơ bản quan trọng để giám sát an toàn pin, đánh giá trạng thái và tối ưu hóa hiệu suất.

Do việc hàn lõi và kết nối trong mô-đun đã được hoàn thành trước khi lắp ráp cuối cùng, bằng cách tích hợp hàng chục hoặc thậm chí hàng trăm điểm lắp ráp rải rác vào một số thành phần mô-đun, quy trình sản xuất đã được đơn giản hóa và tốc độ làm lại do hàn tại chỗ hoặc lắp ráp kém đã giảm.

Thiết kế cấu trúc tích hợp của Power Battery Pack Cable-CCS giải quyết hiệu quả các vấn đề về hệ thống dây điện truyền thống lộn xộn cũng như hiện tượng nhiễu và mài mòn với các đường ống khác. Bằng cách cố định gọn gàng các dây trong giá đỡ nhựa, nó giúp cải thiện việc tận dụng không gian và cũng tạo điều kiện thuận lợi cho công việc bảo trì tiếp theo. Ngoài ra, dựa trên quy trình nối dây ô tô hoàn thiện, chuỗi cung ứng đã hoàn thiện và chi phí nguyên liệu thô minh bạch, mang đến lựa chọn lý tưởng cho các nhà sản xuất đang tìm kiếm lộ trình nâng cấp ổn định nhưng không muốn chuyển sang quy trình FPC mới.

Các thành phần cấu trúc bằng nhựa mô-đun cung cấp khả năng bảo vệ cách điện thống nhất và cố định cơ học cho cáp và các điểm kết nối, cải thiện khả năng chống rung và va đập của hệ thống. Đảm bảo an toàn vận hành

Cấu trúc và đặc điểm:

Thiết kế tích hợp mô-đun tích hợp các đường lấy mẫu điện áp độc lập rải rác và các đường cảm biến nhiệt độ thông qua các đầu nối và đầu cuối thành một cụm dây dẫn có trật tự, thay đổi căn bản phương pháp lắp ráp truyền thống là "đầu tiên đặt các đường phân tán, sau đó kết nối các đầu cuối" và tạo ra các đơn vị chức năng được tiêu chuẩn hóa.

2. Sự kết nối giữa thanh cái và các cực của pin thường đạt được thông qua hàn laser. Kết nối này được thực hiện thông qua việc uốn, hàn hoặc tích hợp trong đầu nối, đảm bảo sự ổn định tổng thể của cấu trúc và tránh tình trạng lỏng một dây.

3. Nâng cấp tự động hóa thích ứng. Hệ thống dây điện lỏng lẻo truyền thống dựa vào việc lắp ráp thủ công, trong khi Cáp-CCS Bộ Pin Nguồn được tích hợp vào mô-đun. Hình dạng thông thường và giao diện rõ ràng của nó cho phép nó thích ứng với các quy trình lắp ráp tự động ở mức độ cao hơn.

4. Theo yêu cầu thiết kế của khách hàng, nó có thể được kết hợp với FPC hoặc PCBA (Lắp ráp bảng mạch in) khác để tạo thành một giải pháp tích hợp lai. Có các sơ đồ "dây nối + bảng cách ly" hoặc "FPC + tạo hình chân không/dây nịt", đáp ứng các yêu cầu về chi phí, hiệu suất và không gian khác nhau.

Thông số

Ứng dụng

Đối với các dự án nhạy cảm với chi phí và chuyển đổi quy trình, đặc biệt đối với các bộ pin có hệ thống cung cấp dây điện hoàn thiện, bằng cách thực hiện những thay đổi tối thiểu, hiệu quả và độ tin cậy có thể được cải thiện. Đối với các mô-đun pin cỡ trung bình và lớn và hệ thống lưu trữ năng lượng, cũng như cho xe thương mại và bộ lưu trữ năng lượng, Power Battery Pack Cable-CCS có thể đóng vai trò là một phần của loại giải pháp CCS tổng hợp "đi dây + FPC" hoặc "đi dây + PCBA", tận dụng các ưu điểm độc đáo của nó trong truyền dẫn dòng điện cao hoặc các loại kết nối cụ thể.

Cam kết của chúng tôi

Chúng tôi nhận thức rõ những thách thức mà ngành pin điện phải đối mặt giữa hiệu quả, độ tin cậy và chi phí. Dựa trên công nghệ kết nối điện ô tô trưởng thành, điều này rất quan trọng. Giá trị chúng tôi mang lại không chỉ nằm ở việc cung cấp các mô-đun chất lượng cao đáp ứng các tiêu chuẩn của nhóm như "Yêu cầu kỹ thuật về thành phần của Hệ thống kết nối pin năng lượng mới (CCS)", mà còn ở việc có khả năng dịch vụ toàn diện bao gồm thiết kế kết cấu, quy trình đi dây, tích hợp lắp ráp tự động và xác minh thử nghiệm toàn diện. Chúng tôi trở thành đối tác tin cậy của bạn trên con đường nâng cấp thiết kế và sản xuất pin. Nếu bạn muốn tìm hiểu sâu hơn về các chi tiết kỹ thuật của cáp CCS hoặc so sánh nó với các đường dẫn kỹ thuật khác, vui lòng thảo luận các vấn đề hợp tác bất cứ lúc nào. Bạn có thể liên hệ với Phó Chủ tịch Til Ding (Tel: +86 18750290300, Thư điện tử:rding@hon-flex.com) hoặc Giám đốc kinh doanh Rick Wang (Tel:+86-15959382432, Thư điện tử:yhwang@hon-flex.com), hoặc truy cập trang webđể biết thêm thông tin.
