Phân tích toàn diện về quy trình mạ flash FPC

Bảng mạch in linh hoạt (FPC) là thành phần không thể thiếu của các thiết bị điện tử hiện đại, có mặt khắp nơi từ màn hình điện thoại thông minh có thể gập lại đến đầu dò chính xác trong thiết bị y tế. Mạ flash là một quy trình sản xuất cốt lõi mang lại hiệu suất cao và độ tin cậy cao trong FPC.

Tổng quan về quy trình: Hành trình hoàn chỉnh từ khoan đến mạ đồng

Quá trình mạ flash trong sản xuất FPC là một chuỗi các hoạt động chính xác. Toàn bộ quá trình bắt đầu bằng việc khoan, tạo đường dẫn cho các kết nối mạch trên bề mặt linh hoạt. Tiếp theo là quá trình mạ đồng, trong đó một lớp đồng mỏng được lắng đọng về mặt hóa học trên thành lỗ, thiết lập nền tảng dẫn điện cho quá trình mạ điện tiếp theo.

Cốt lõi của quy trình mạ flash nằm ở từ "flash", yêu cầu một lớp mạ quan trọng phải được hoàn thành chỉ trong vòng 3 phút. Lớp đồng mỏng và đồng đều này là nền tảng cho quá trình xử lý tiếp theo. Sau đó, giai đoạn cán màng khô bắt đầu, phủ lên bề mặt bảng một lớp màng cảm quang để chuẩn bị cho việc hình thành mô hình mạch điện.

Các giai đoạn tiếp xúc và phát triển xác định hình dạng chính xác của mạch điện. Thông qua xử lý ánh sáng và hóa học, lớp màng khô không mong muốn sẽ được loại bỏ, để lộ những khu vực cần mạ đồng thứ cấp. Lớp mạ đồng thứ cấp cuối cùng làm dày mạch đến độ dày chức năng cần thiết, đảm bảo truyền dòng điện ổn định và đáng tin cậy.

Mỗi bước đi giống như một điệu múa được dàn dựng công phu; ngay cả một sai lệch nhỏ cũng có thể dẫn đến khiếm khuyết chức năng trong toàn bộ bảng mạch. Yêu cầu về độ chính xác này là lý do tại sao sản xuất FPC được gọi là "nghệ thuật chính xác của ngành điện tử".

Công nghệ chủ chốt: Xử lý đặc biệt các khu vực uốn

Trong sản xuất FPC, xử lý các khu vực uốn là một trong những khía cạnh thách thức nhất. Để đảm bảo độ tin cậy của bảng mạch trong quá trình uốn lặp đi lặp lại, không được phép mạ đồng ở các khu vực uốn. Đây là một trong những khác biệt cơ bản giữa FPC và sản xuất PCB cứng nhắc.

Vùng uốn là "khớp" của FPC. Nếu khu vực này cũng được mạ đồng thì độ dày lá đồng tăng lên sẽ làm giảm tính linh hoạt của vật liệu. Theo thời gian, việc uốn cong nhiều lần sẽ gây ra hiện tượng nứt mỏi lớp đồng, ảnh hưởng nghiêm trọng đến tuổi thọ của sản phẩm.

Trong sản xuất thực tế, diện tích uốn không mạ lớn hơn một chút so với các khe hở dính thuần túy. Việc này nhằm ngăn cản dung dịch mạ đồng xâm nhập vào các vùng uốn. Thiết kế "không gian dành riêng" này đảm bảo chức năng của mạch không bị ảnh hưởng đồng thời tối đa hóa khả năng bảo vệ tính linh hoạt của khu vực chấn.

Việc điều trị các khớp cũng quan trọng không kém. Thông số kỹ thuật sản xuất yêu cầu rõ ràng rằng các mối nối không được đặt ở khu vực tách lớp và phải sử dụng thiết kế lượn sóng. Thiết kế này giúp phân tán ứng suất một cách hiệu quả, ngăn ngừa tình trạng gãy khớp do tập trung ứng suất.

Hãy tưởng tượng màn hình có thể gập lại của một chiếc điện thoại thông minh, phải chịu hàng chục, thậm chí hàng trăm lần uốn cong hàng ngày. Việc thực hiện hoàn hảo các chi tiết quy trình này sẽ đảm bảo thiết bị sẽ không bị hỏng do trục trặc của FPC trong quá trình sử dụng lâu dài.

Kiểm soát chính xác: Yêu cầu kép về thời gian và diện tích Từ "flash" trong tên của quy trình mạ flash phản ánh yêu cầu về tốc độ của bước này. Tiêu chuẩn ngành quy định rõ ràng rằng quá trình mạ flash phải được hoàn thành trong vòng 3 phút. Đây không phải là cài đặt thời gian tùy ý mà là giải pháp tối ưu bắt nguồn từ thử nghiệm sâu rộng và kinh nghiệm sản xuất thực tế.

Thời gian quá ngắn dẫn đến sự lắng đọng đồng không đủ, không cung cấp đủ nền dẫn điện cho các quá trình tiếp theo; thời gian quá lâu có thể dẫn đến các lớp đồng không đồng đều, dẫn đến hạt thô và độ bám dính không đủ. Cửa sổ thời gian 3 phút đạt được sự cân bằng hoàn hảo giữa hiệu quả và chất lượng.

Giai đoạn mạ đồng thứ cấp có trọng tâm khác. Ở đây, diện tích mạ đồng phải được xác định chính xác. Yêu cầu này tưởng chừng như đơn giản nhưng thực tế lại liên quan đến nhiều khía cạnh như kiểm soát chất lượng sản phẩm, quản lý chi phí và truy xuất nguồn gốc.

Diện tích mạ đồng ảnh hưởng trực tiếp đến điện trở và khả năng mang dòng điện của sản phẩm cuối cùng. Kiểm soát chính xác khu vực có nghĩa là kiểm soát chính xác hiệu suất mạch, đây là một trong những điểm khác biệt chính giữa FPC cao cấp và các sản phẩm thông thường.

Từ góc độ chi phí, đồng là một trong những chi phí nguyên liệu chính trong sản xuất FPC. Kiểm soát chính xác khu vực mạ đồng có thể tránh lãng phí nguyên liệu không cần thiết, từ đó có thể tiết kiệm đáng kể chi phí trong sản xuất hàng loạt. Quan trọng hơn, dữ liệu khu vực cung cấp cơ sở để theo dõi chất lượng; khi xảy ra sự cố của sản phẩm, nó có thể nhanh chóng được truy tìm lại các thông số quy trình cụ thể.

Đảm bảo chất lượng: Kiểm soát nhiều lớp đảm bảo không có khuyết tật

Độ tin cậy của FPC bắt đầu từ mọi chi tiết của thiết kế quy trình. Ngoài việc xử lý đặc biệt các vùng uốn và mối nối, nhiều lớp biện pháp kiểm soát chất lượng được thực hiện trong toàn bộ quá trình.

Trong giai đoạn cán màng khô sau khi mạ flash, độ đồng đều của độ dày màng ảnh hưởng trực tiếp đến hiệu ứng phơi sáng và phát triển. Các dây chuyền sản xuất hiện đại thường được trang bị hệ thống giám sát trực tuyến để đo độ dày màng theo thời gian thực và tự động điều chỉnh các thông số quy trình để đảm bảo tính nhất quán.

Độ chính xác của giai đoạn phơi sáng quyết định độ rõ của mẫu mạch. Máy phơi sáng tiên tiến sử dụng công nghệ tạo ảnh laser trực tiếp, cho phép tạo ra các khoảng cách và băng thông truyền dẫn nhỏ hơn 10 micromet, đáp ứng các yêu cầu thiết kế của FPC mật độ cao ngày nay.

Việc kiểm soát chất lượng ở công đoạn mạ đồng thứ cấp đặc biệt quan trọng. Bên cạnh việc kiểm soát diện tích, độ dày lớp đồng, tính đồng nhất và cấu trúc tinh thể đều cần được giám sát chặt chẽ. Dây chuyền mạ điện hiện đại thường được trang bị máy đo độ dày tia X và máy phân tích điện hóa để theo dõi chất lượng mạ theo thời gian thực.

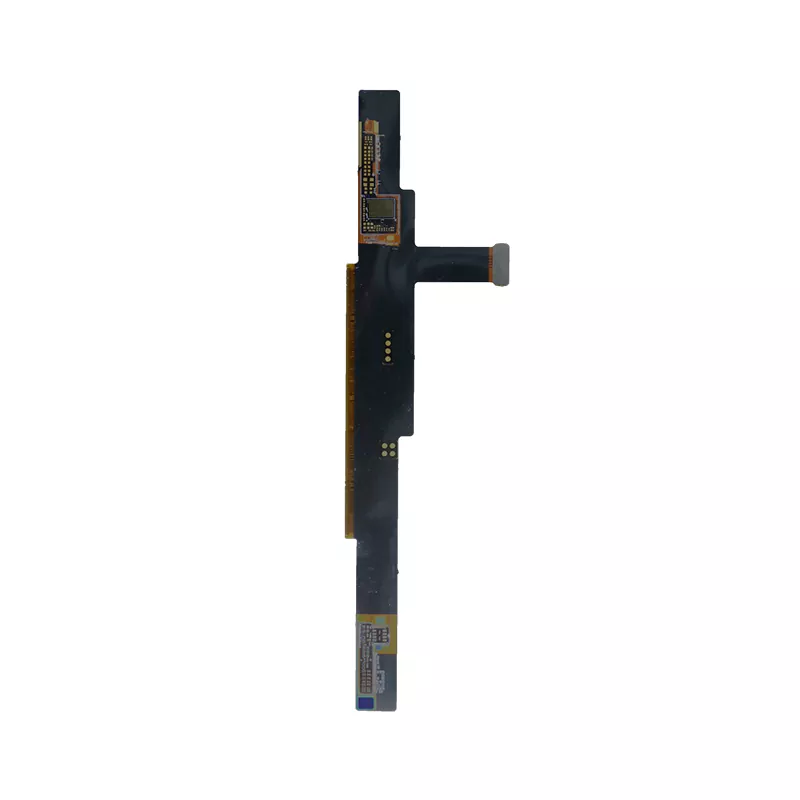

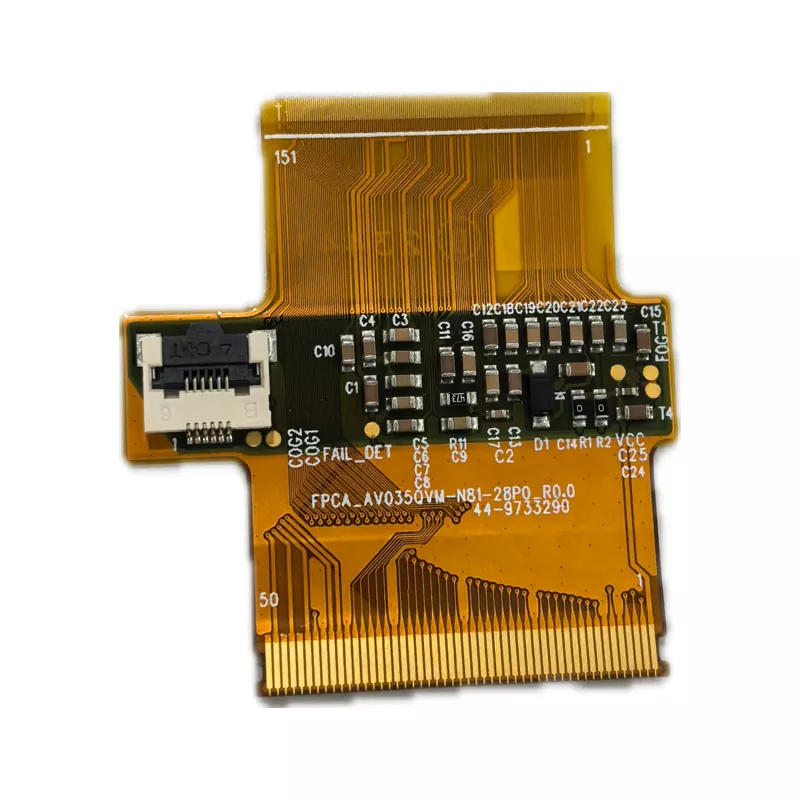

Các biện pháp kiểm soát chất lượng nhiều lớp này đảm bảo rằng sản phẩm cuối cùng đáp ứng các yêu cầu nghiêm ngặt của nhiều lĩnh vực khác nhau, từ điện tử tiêu dùng đến điện tử ô tô và thiết bị y tế. Trong các ứng dụng ô tô, FPC có thể cần chịu được sự thay đổi nhiệt độ từ -40°C đến 125°C; trong các thiết bị y tế, phải đảm bảo tính ổn định lâu dài và khả năng tương thích sinh học.

Quá trình mạ flash giống như nghệ thuật "vẽ" các mạch điện trên một chất nền dẻo; mỗi bước thể hiện sự theo đuổi của các kỹ sư về sự cân bằng giữa độ chính xác và tính linh hoạt. Với sự gia tăng của các thiết bị đeo, màn hình linh hoạt và thiết bị y tế vi mô, quy trình sản xuất FPC sẽ tiếp tục phát triển theo hướng có độ chính xác, tính linh hoạt và độ tin cậy cao hơn, trở thành mối liên kết vô hình kết nối thế giới điện tử trong tương lai.
