Cáp CCS cho bộ pin lưu trữ năng lượng

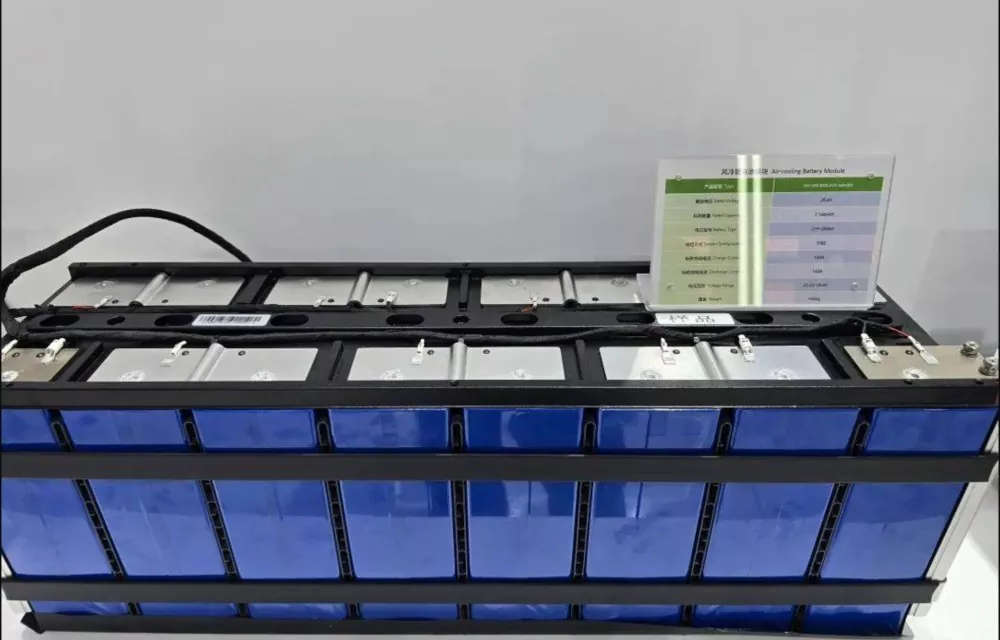

Cáp CCS dành cho bộ pin lưu trữ năng lượng là thành phần quản lý và kết nối pin tích hợp các bộ dây truyền thống (dây điện, đầu cuối, đầu nối) với thanh cái, bộ phận cấu trúc bằng nhựa, cảm biến nhiệt độ và các bộ phận khác vào một bộ phận duy nhất. Không giống như CCS dựa trên Mạch in linh hoạt (FPC), nó vẫn giữ cấu trúc bộ dây cáp cổ điển và nâng cấp một cách có hệ thống các bộ dây cảm biến phân tán và vô tổ chức trước đây thông qua thiết kế mô-đun và tích hợp. Là "mạng thần kinh có cấu trúc" của Hệ thống quản lý pin (BMS), nó chịu trách nhiệm thu thập tín hiệu điện áp và nhiệt độ một cách đáng tin cậy từ từng tế bào riêng lẻ, đóng vai trò là mô-đun nền tảng quan trọng để giám sát an toàn pin, đánh giá trạng thái và tối ưu hóa hiệu suất trong các hệ thống lưu trữ năng lượng cố định.

Cấu trúc và tính năng cốt lõi

1. Thiết kế tích hợp mô-đun:

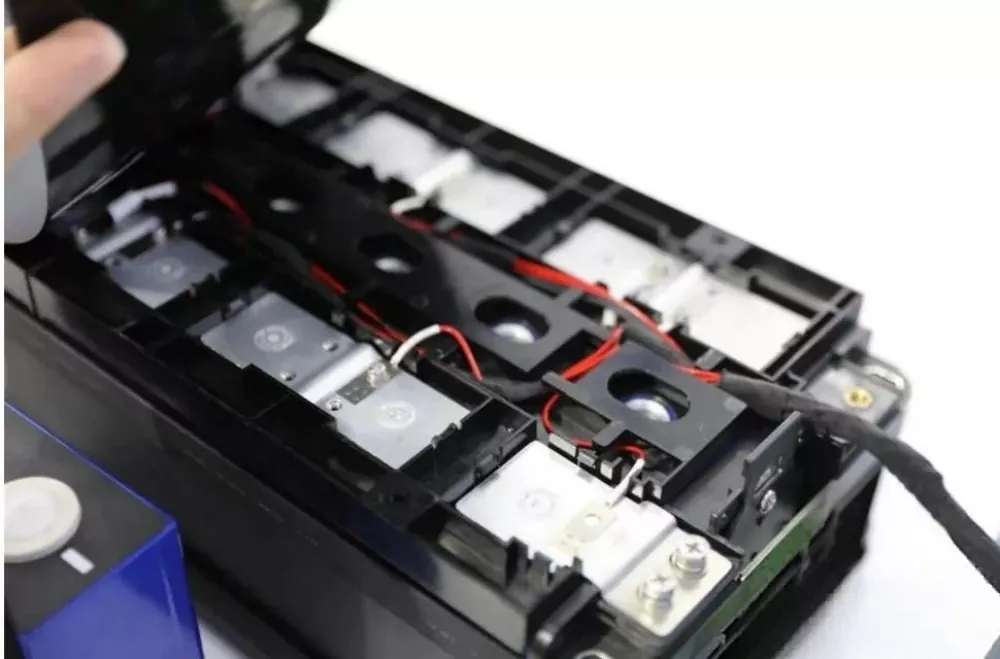

Cáp lấy mẫu điện áp độc lập rải rác và dây cảm biến nhiệt độ được tích hợp vào cụm dây điện có trật tự thông qua các đầu nối và đầu cuối. Chúng được lắp ráp sẵn bằng các thanh cái bằng đồng/nhôm (mang các kết nối nối tiếp tế bào/song song) và giá đỡ bằng nhựa cách điện (tấm cách ly) để tạo thành một mô-đun hoàn chỉnh. Thiết kế này về cơ bản biến đổi phương thức lắp ráp truyền thống là "đầu tiên đặt các dây rải rác, sau đó gắn các thiết bị đầu cuối", tạo ra các đơn vị chức năng tiêu chuẩn hóa phù hợp cho việc lắp đặt lưu trữ năng lượng quy mô lớn.

2. Kiến trúc kết nối ổn định và đáng tin cậy:

Các kết nối giữa thanh cái và thiết bị đầu cuối di động thường sử dụng các quy trình có độ tin cậy cao như hàn laze.

Các kết nối điện giữa bộ dây cáp và các điểm cảm biến trên thanh cái đạt được thông qua việc uốn, hàn hoặc tích hợp trong các đầu nối, đảm bảo cấu trúc chắc chắn và tránh nguy cơ lỏng dây riêng lẻ.

3. Khả năng thích ứng với tự động hóa:

Trong khi các loại cáp rải rác truyền thống dựa vào việc lắp ráp thủ công, sau khi được tích hợp vào mô-đun CCS, hình dạng thông thường và các giao diện được xác định của nó cho phép thích ứng với các quy trình lắp ráp tự động ở cấp độ cao hơn, chẳng hạn như định vị và lắp đặt robot—rất quan trọng đối với hoạt động sản xuất lưu trữ năng lượng khối lượng lớn.

4. Tính linh hoạt trong lộ trình kỹ thuật:

Cáp CCS là một nhánh quan trọng trong việc phát triển công nghệ CCS. Dựa trên yêu cầu thiết kế, nó cũng có thể được kết hợp với các lộ trình kỹ thuật khác như FPC hoặc PCBA (Lắp ráp bảng mạch in) để tạo thành các giải pháp tích hợp lai, chẳng hạn như "Cáp + Tấm cách ly" hoặc "FPC + Tạo hình chân không/Cáp", đáp ứng các yêu cầu đa dạng về chi phí, hiệu suất và không gian cho các ứng dụng lưu trữ năng lượng khác nhau.

Thuận lợi

1. Hiệu quả sản xuất và lắp ráp cao: Việc tích hợp hàng chục hoặc hàng trăm điểm lắp ráp rải rác vào việc lắp đặt một số bộ phận mô-đun giúp đơn giản hóa đáng kể quy trình sản xuất các bộ pin lưu trữ năng lượng lớn.

2. Độ tin cậy của kết nối và chất lượng nhất quán: Việc hàn lõi và các kết nối trong mô-đun được hoàn thành trước khi lắp ráp lần cuối, giảm các hoạt động phức tạp bên trong bộ pin và giảm tốc độ làm lại toàn bộ bộ pin do hàn hoặc lắp ráp tại chỗ kém. Sản xuất được tiêu chuẩn hóa đảm bảo tính nhất quán của sản phẩm trong quá trình triển khai số lượng lớn.

3. Tối ưu hóa không gian và cấu trúc có trật tự: Thiết kế tích hợp giải quyết các vấn đề như định tuyến lộn xộn của dây đai truyền thống và khả năng gây nhiễu/mòn với các bộ phận khác. Cáp được cố định gọn gàng trong các giá đỡ bằng nhựa, bố trí rõ ràng và cải thiện việc sử dụng không gian gói bên trong cũng như sự tiện lợi khi bảo trì—rất quan trọng đối với các hệ thống lưu trữ năng lượng quy mô lớn cần bảo trì định kỳ.

4. Chi phí và Độ trưởng thành của chuỗi cung ứng: Dựa trên các quy trình khai thác hệ thống dây điện công nghiệp và ô tô được thiết lập tốt, chuỗi cung ứng đã hoàn thiện và chi phí nguyên liệu thô tương đối minh bạch. Đối với các dự án lưu trữ năng lượng ưu tiên khả năng thanh toán ngân hàng và công nghệ đã được chứng minh, điều này thể hiện sự lựa chọn mạnh mẽ và ít rủi ro so với các phương pháp tiếp cận dựa trên FPC mới hơn.

5. Tăng cường bảo vệ và an toàn: Các bộ phận cấu trúc bằng nhựa mô-đun cung cấp khả năng bảo vệ cách điện thống nhất và cố định cơ học cho cáp và điểm kết nối, cải thiện khả năng chống rung và va đập, đồng thời tạo điều kiện tuân thủ các yêu cầu an toàn nghiêm ngặt như khả năng chống cháy (UL94 V-0) và cách ly điện áp cao..

Ứng dụng

Sản phẩm này đại diện cho lộ trình nâng cấp đáng tin cậy đã được chứng minh từ hệ thống dây điện phân tán truyền thống sang các giải pháp tích hợp trong bộ pin lưu trữ năng lượng, chủ yếu được áp dụng trong:

1. Hệ thống lưu trữ năng lượng quy mô tiện ích: Dành cho việc lắp đặt pin lớn yêu cầu các kết nối chắc chắn, có thể sửa chữa được với độ tin cậy lâu dài đã được chứng minh.

2. Lưu trữ năng lượng thương mại và công nghiệp (C&I): Ưu tiên hiệu quả chi phí và dễ bảo trì bên cạnh hiệu suất đáng tin cậy.

3. Tủ lưu trữ năng lượng dân dụng: Các ứng dụng được hưởng lợi từ việc lắp đặt đơn giản và các kết nối có thể sử dụng được tại hiện trường.

Sứ mệnh của chúng tôi

Chúng tôi hiểu sâu sắc những thách thức cân bằng giữa hiệu quả, độ tin cậy và chi phí trong ngành lưu trữ năng lượng. Giải pháp Cable CCS của chúng tôi, được xây dựng dựa trên công nghệ khai thác dây công nghiệp hoàn thiện và được cải tiến thông qua tích hợp mô-đun, cung cấp lộ trình sản phẩm mạnh mẽ và đã được chứng minh cho các ứng dụng lưu trữ năng lượng. Chúng tôi không chỉ cung cấp các mô-đun chất lượng cao tuân thủ các tiêu chuẩn ngành liên quan mà còn sở hữu khả năng dịch vụ chuyên sâu bao gồm thiết kế kết cấu, kỹ thuật khai thác cáp, tích hợp lắp ráp tự động cũng như kiểm tra và xác nhận toàn diện. Chúng tôi cam kết giúp khách hàng chuyển đổi các quy trình lắp ráp cáp phức tạp, tốn nhiều công sức thành các hệ thống lắp đặt mô-đun hợp lý, đáng tin cậy—tăng cường đáng kể hiệu quả sản xuất và độ tin cậy lâu dài của hệ thống. Với kinh nghiệm sâu rộng của chúng tôi trong cả ứng dụng lưu trữ năng lượng cố định và ô tô, chúng tôi là đối tác đáng tin cậy của bạn về thiết kế và sản xuất bộ pin, cho dù cho các dự án thí điểm hay triển khai quy mô gigawatt.

Câu hỏi thường gặp

1. Ưu điểm của giải pháp CCS Cáp Chengshi là gì?

Chengshi Cable CCS cung cấp thiết kế mô-đun linh hoạt, độ dẫn điện cao, cách điện đáng tin cậy và sản xuất tiết kiệm chi phí, đảm bảo hiệu suất ổn định và lắp đặt dễ dàng cho các ứng dụng ESS.

2. Bạn có thể cung cấp các giải pháp CCS Cáp tùy chỉnh không?

Có, với tư cách là nhà sản xuất và nhà cung cấp của Trung Quốc, Chengshi cung cấp các thiết kế CCS Cáp được tùy chỉnh hoàn toàn dựa trên các yêu cầu về điện áp, dòng điện, bố cục và dự án.

3. Vật liệu nào được sử dụng trong hệ thống CCS Cáp của bạn?

Chúng tôi sử dụng dây dẫn bằng đồng hoặc nhôm chất lượng cao, vật liệu cách điện chính xác và lớp phủ bền để đảm bảo an toàn, dẫn điện và tuổi thọ lâu dài.

4. Cáp CCS phù hợp với những ứng dụng nào?

Các giải pháp CCS cáp của chúng tôi được sử dụng rộng rãi trong các hệ thống lưu trữ năng lượng (ESS), bộ pin lithium, bộ lưu trữ năng lượng tái tạo và hệ thống điện công nghiệp.

5. Làm thế nào để bạn đảm bảo chất lượng sản phẩm?

Chengshi tuân theo các quy trình kiểm soát chất lượng nghiêm ngặt, bao gồm kiểm tra điện, xác minh cách điện và kiểm tra độ bền để đáp ứng các tiêu chuẩn quốc tế.

6. Năng lực sản xuất và thời gian thực hiện của bạn là gì?

Với quy trình sản xuất hoàn thiện và dây chuyền sản xuất có thể mở rộng, chúng tôi đảm bảo nguồn cung ổn định và giao hàng nhanh chóng cho các đơn hàng số lượng lớn.
