Bộ chuyển đổi máy ảnh điện thoại di động PCB cứng nhắc

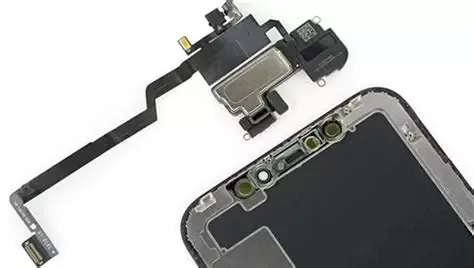

Bộ chuyển đổi máy ảnh điện thoại di động Rigid-Flex PCB của Honflex Electronics là bảng mạch hiệu suất cao kết hợp các lớp cứng và linh hoạt để kết nối các mô-đun máy ảnh của điện thoại thông minh với bo mạch chính. Thiết kế siêu mỏng của nó đảm bảo độ ổn định cơ học, tính toàn vẹn tín hiệu tuyệt vời và tản nhiệt hiệu quả.

Điểm bán hàng chính

Cảm biến hình ảnh tích hợp và giá đỡ ống kính

Giảm chiều cao mô-đun máy ảnh cho điện thoại mỏng hơn

Cải thiện chất lượng hình ảnh và độ tin cậy

Ứng dụng

Được sử dụng trong camera của điện thoại thông minh, đặc biệt là các mô-đun có độ phân giải cao yêu cầu kết nối nhỏ gọn, ổn định và tín hiệu cao. Liên hệ với Honflex để tìm nguồn PCB bộ điều hợp cao cấp cho thiết bị di động của bạn.

Thông số kỹ thuật:

Cấu trúc cốt lõi

1. Bộ chuyển đổi máy ảnh điện thoại di động PCB cứng nhắc kết nối bo mạch cứng của ống kính, bo mạch cứng đầu nối, mô-đun ống kính/cảm biến và bo mạch chính. Mạch linh hoạt trung tâm có thể được uốn cong ba chiều và nối dây theo không gian bên trong của điện thoại di động. Các vùng cứng có thể được thiết kế dưới dạng các rãnh chính xác hoặc các hình dạng tùy chỉnh và được nhúng trực tiếp vào cảm biến hình ảnh.

2. Hệ thống dây điện của bộ phận linh hoạt thường có dạng lượn sóng hoặc hình "8". Các gân gia cố được đặt bên dưới các điểm uốn chính để phân tán ứng suất. Các dấu căn chỉnh có độ chính xác cao được tích hợp đảm bảo độ chính xác khi lắp ráp với cảm biến và động cơ cuộn dây âm thanh (VCM) cũng như các bộ phận khác.

3. Ở mặt sau của vùng cứng tương ứng với cảm biến hình ảnh, chúng ta sẽ lắp đặt một tấm kim loại có độ mịn cao để tăng cường độ phẳng của các gân gia cố, từ đó cải thiện chất lượng hình ảnh và giúp cảm biến tản nhiệt nhanh chóng.

Câu hỏi thường gặp

Câu hỏi 1: Làm cách nào để giải quyết vấn đề về không gian bên trong hạn chế của điện thoại di động và cách bố trí mô-đun nhiều camera?

Trả lời: Bằng cách tối ưu hóa không gian, bộ phận linh hoạt có khả năng uốn cong tự do hỗ trợ nối dây lập thể 3D, thích ứng với không gian nhỏ gọn hoặc không đều bên trong điện thoại. Trong các bố cục phức tạp gần mô-đun nhiều camera hoặc bản lề màn hình gập, chiều cao trục Z được thiết kế.

Câu hỏi 2: Làm cách nào để đảm bảo chất lượng tín hiệu khi truyền dữ liệu hình ảnh tốc độ cao như 4K/8K?

Trả lời: Bằng cách sử dụng công nghệ nối dây mật độ cao (chẳng hạn như nối dây cặp vi sai) kết hợp với vật liệu tổn thất điện môi thấp, PCB cứng nhắc của Bộ chuyển đổi máy ảnh điện thoại di động có thể truyền các luồng dữ liệu tốc độ cao, triệt tiêu sự suy giảm tín hiệu và nhiễu điện từ (EMI).

Câu hỏi 3: Các đặc tính vật lý của bảng mạch có ảnh hưởng đến chất lượng hình ảnh cuối cùng không?

Đáp: Bảng mạch cung cấp một nền tảng lắp đặt cứng và phẳng cho cảm biến hình ảnh và có chức năng tản nhiệt phụ trợ. Nó làm giảm nhiễu hình ảnh, làm mờ tiêu điểm và các vấn đề hình ảnh khác do biến dạng nhiệt độ nền hoặc quá nóng, có tác động nhất định và giúp cải thiện chất lượng hình ảnh và độ ổn định của hệ thống.

Câu hỏi 4: Nó có phù hợp cho sản xuất tự động quy mô lớn không và nó giúp ích gì cho hiệu quả sản xuất?

Trả lời: Nó hỗ trợ lắp ráp nhanh theo mô-đun, như một thành phần phụ có tính tích hợp cao, giúp đơn giản hóa việc quản lý chuỗi cung ứng của mô-đun máy ảnh và tối ưu hóa quy trình lắp ráp tổng thể.

Là đối tác hàng đầu trong lĩnh vực hình ảnh di động, chúng tôi không chỉ sản xuất PCB cứng nhắc cho bộ chuyển đổi camera điện thoại di động mà khả năng cạnh tranh cốt lõi của chúng tôi còn bắt nguồn từ sự tích lũy sâu sắc trong sản xuất mạch chính xác, khoa học vật liệu tiên tiến, mô phỏng nhiệt và phân tích tính toàn vẹn tín hiệu (SI).

Từ thiết kế ý tưởng đến phân phối sản xuất hàng loạt, đội ngũ kỹ thuật của chúng tôi tham gia vào toàn bộ quá trình thiết kế ID và tối ưu hóa kiến ​​trúc ngăn xếp của bạn, đảm bảo rằng giải pháp được thiết kế riêng có thể đáp ứng yêu cầu của khách hàng. Thông qua các kỹ thuật kỹ thuật R&D đổi mới liên tục, chúng tôi hỗ trợ khách hàng vượt qua giới hạn về không gian của hệ thống hình ảnh di động và tạo ra trải nghiệm người dùng chụp ảnh rõ ràng và ổn định hơn.
