Màn hình điều khiển trung tâm ô tô FPC

FPC màn hình điều khiển trung tâm ô tô là một danh mục con quan trọng của bảng mạch in linh hoạt, được sử dụng đặc biệt để truyền và kết nối tín hiệu trong hệ thống hiển thị bảng điều khiển trung tâm ô tô. Chúng đóng vai trò là "trung tâm thần kinh" cốt lõi giữa các bộ phận như màn hình bảng điều khiển trung tâm, bảng điều khiển và HUD cũng như hệ thống điện và điều khiển tổng thể của xe. So với các bảng mạch in cứng (PCB) truyền thống, FPC màn hình bảng điều khiển trung tâm ô tô sở hữu những ưu điểm cốt lõi như tính linh hoạt, khả năng gập lại, độ mỏng và thiết kế nhẹ. Chúng có thể thích ứng với cách bố trí không gian phức tạp của khu vực bảng điều khiển trung tâm ô tô, linh hoạt tuân theo cấu trúc bất thường của các bộ phận bảng điều khiển trung tâm, tiết kiệm không gian lắp đặt một cách hiệu quả, đơn giản hóa quy trình lắp ráp hệ thống bảng điều khiển trung tâm và nâng cao hiệu quả sản xuất.

Là một trong những doanh nghiệp đầu tiên ở Trung Quốc bố trí ngành công nghiệp điện tử linh hoạt, Honflex Electronics đã tham gia sâu vào lĩnh vực FPC trong gần 20 năm. Với hệ thống R&D hoàn chỉnh, thiết bị sản xuất tiên tiến và kiểm soát chất lượng nghiêm ngặt, công ty đã trở thành nhà cung cấp cốt lõi trong lĩnh vực FPC Màn hình điều khiển trung tâm ô tô, phục vụ nhiều nhà sản xuất ô tô chính thống trong và ngoài nước và các nhà cung cấp thiết bị điện tử ô tô Cấp1. FPC màn hình điều khiển trung tâm dành cho ô tô của công ty bao gồm nhiều loại khác nhau như bảng một mặt, bảng hai mặt, bảng nhiều lớp và bảng uốn cứng. Nó có thể tùy chỉnh các sản phẩm có thông số kỹ thuật và hiệu suất khác nhau theo nhu cầu của khách hàng, thích ứng hoàn toàn với nhu cầu của hệ thống hiển thị điều khiển trung tâm của xe chạy nhiên liệu và xe năng lượng mới (điện thuần túy, hybrid), bao gồm các mẫu xe cấp thấp, tầm trung, cao cấp và toàn kịch bản khác, hiện thực hóa việc cung cấp các giải pháp mạch linh hoạt "một cửa".

Đặc điểm cấu trúc cốt lõi

Màn hình điều khiển trung tâm ô tô Honflex FPC được thiết kế cho môi trường ô tô, cân bằng tính linh hoạt, độ bền và độ ổn định tín hiệu.

• Chất nền PI cao cấp:Độ dày 0,025–0,1mm, tính linh hoạt, khả năng chịu nhiệt và độ bền tuyệt vời. Hỗ trợ >100.000 chu kỳ uốn với khả năng cách nhiệt và chống ăn mòn mạnh mẽ.
• Lá đồng chính xác:Độ dày 12μm–70μm, đồng cuộn tùy chọn để truyền tín hiệu tốc độ cao. Đường/khoảng cách nhỏ lên tới 0,03mm đảm bảo tích hợp mạch dày đặc.
• Lớp bảo vệ kép:Lớp phủ PI + mặt nạ hàn tăng cường khả năng cách nhiệt, chống mài mòn và bảo vệ môi trường. Thiết kế gia cố cải thiện độ bền của đầu nối.
• Thiết kế hình dạng tùy chỉnh:Hỗ trợ các cấu trúc uốn, gấp và không đều phức tạp để phù hợp với bố cục màn hình ô tô nhỏ gọn.

Ưu điểm hiệu suất chính

• Độ tin cậy cao:Chịu được độ rung (10–2000Hz), va đập (50G) và uốn cong trong thời gian dài. Được thiết kế cho tuổi thọ sử dụng hơn 15 năm.
• Truyền tín hiệu ổn định:Suy hao thấp (<0,5dB/cm @1GHz), hiệu suất EMC mạnh mẽ và khả năng kiểm soát trở kháng chính xác để mang lại đầu ra màn hình ổn định.
• Khả năng thích ứng môi trường tuyệt vời:Phạm vi hoạt động -40oC đến 125oC, chịu được độ ẩm, dầu và hóa chất. Đáp ứng các điều kiện ô tô khắc nghiệt.
• Nhẹ & Mỏng:Độ dày 0,1–0,3mm, nhẹ hơn 60% so với PCB cứng, hỗ trợ các thiết kế nhỏ gọn và tiết kiệm năng lượng.
• Tùy chỉnh linh hoạt:Hỗ trợ các kích cỡ, cấu trúc và yêu cầu hiệu suất khác nhau. Lấy mẫu nhanh và sản xuất hàng loạt ổn định.

Giải pháp FPC hiển thị điều khiển trung tâm ô tô của Honflex này lý tưởng cho các hệ thống hiển thị trên xe hiện đại, đảm bảo độ tin cậy, tích hợp và hiệu suất lâu dài.

Các thông số kỹ thuật chính

Các thông số kỹ thuật chính của FPC hiển thị điều khiển trung tâm ô tô của Honflex Electronics tuân thủ nghiêm ngặt các tiêu chuẩn của ngành ô tô, cân bằng giữa hiệu suất và tính thực tế. Các thông số của sản phẩm với thông số kỹ thuật khác nhau có thể được tùy chỉnh theo nhu cầu của khách hàng. Các thông số chung cốt lõi như sau:

Kịch bản ứng dụng

Với hiệu suất tuyệt vời và khả năng tùy biến mạnh mẽ, FPC hiển thị điều khiển trung tâm ô tô của Honflex Electronics được sử dụng rộng rãi trong hệ thống hiển thị điều khiển trung tâm của nhiều loại phương tiện khác nhau, bao gồm cả phương tiện sử dụng nhiên liệu và phương tiện sử dụng năng lượng mới (điện thuần túy, hybrid), thích ứng với các mẫu xe cấp thấp, tầm trung, cao cấp và các mẫu xe hoàn chỉnh khác. Các kịch bản ứng dụng cụ thể như sau. Tất cả các kịch bản ứng dụng đã đạt được nguồn cung lớn và được khách hàng đánh giá cao:

1. Màn hình điều khiển trung tâm trên xe

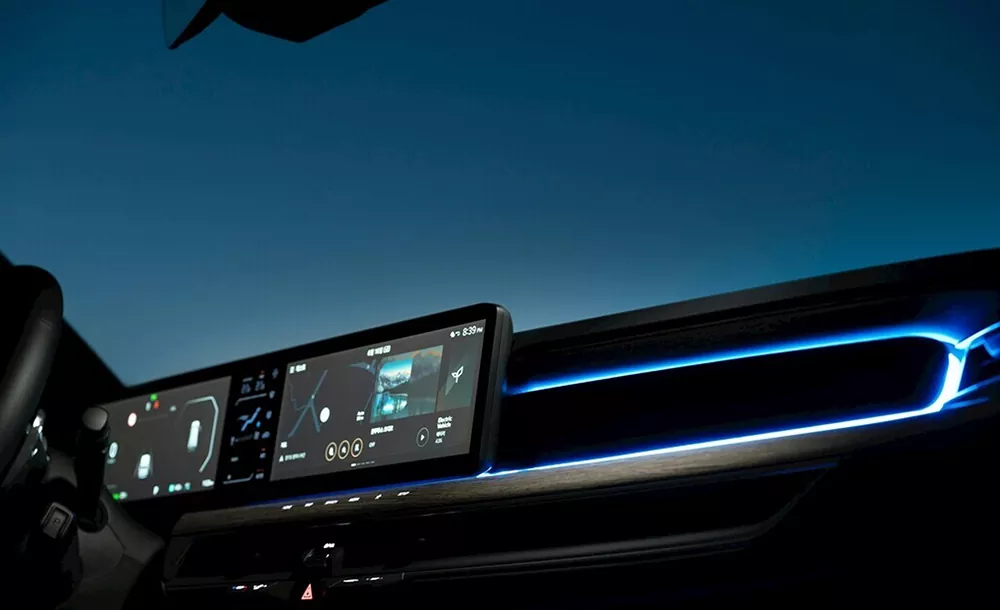

Màn hình điều khiển trung tâm trên xe là thành phần cốt lõi của hệ thống điều khiển trung tâm ô tô, có nhiệm vụ hiển thị dẫn đường, giải trí, điều khiển điều hòa, tương tác giữa xe và máy và các thông tin khác. Màn hình điều khiển trung tâm ô tô FPC của Honflex Electronics là thành phần kết nối cốt lõi giữa màn hình điều khiển trung tâm với bo mạch chính và hệ thống cấp điện của máy xe. Với đặc tính linh hoạt và độ mỏng cao, sản phẩm có thể linh hoạt lắp vừa cấu trúc mặt sau của màn hình điều khiển trung tâm, giúp truyền tín hiệu ổn định, đảm bảo hiển thị độ phân giải cao và tương tác mượt mà của màn hình điều khiển trung tâm. Các loại màn hình điều khiển trung tâm áp dụng bao gồm màn hình điều khiển trung tâm treo, màn hình điều khiển trung tâm nhúng, màn hình kép, màn hình ba, v.v., có nhiều kích thước khác nhau như 10,25 inch, 12,3 inch và 15,6 inch, được sử dụng rộng rãi trong ô tô, SUV, MPV và các loại phương tiện khác. Ví dụ: sản phẩm FPC điều khiển trung tâm màn hình kép do công ty cung cấp cho một nhà sản xuất ô tô năng lượng mới thực hiện việc truyền tín hiệu đồng bộ giữa màn hình điều khiển trung tâm và bảng điều khiển mà không bị treo hoặc trễ, cải thiện trải nghiệm tương tác của người dùng.

2. Bảng điều khiển ô tô

Bảng đồng hồ ô tô có nhiệm vụ hiển thị các thông tin quan trọng như tốc độ, tốc độ xe, lượng nhiên liệu, nhiệt độ nước và có yêu cầu cực kỳ cao về độ ổn định, độ tin cậy của việc truyền tín hiệu. Màn hình điều khiển trung tâm ô tô FPC của Honflex Electronics phù hợp với nhiều loại khác nhau như bảng điều khiển cơ khí truyền thống, bảng điều khiển tinh thể lỏng và bảng điều khiển tinh thể lỏng hoàn toàn, có thể thực hiện truyền tín hiệu ổn định giữa bảng điều khiển và ECU (Bộ điều khiển điện tử) của xe, đảm bảo hiển thị thông tin bảng điều khiển theo thời gian thực và chính xác. Sản phẩm có hiệu suất chống rung và chống nhiễu điện từ tuyệt vời, có thể chống rung động cơ và nhiễu điện từ của các thiết bị điện tử trên xe, tránh các vấn đề như lỗi hiển thị và gián đoạn tín hiệu của bảng điều khiển. Đồng thời, thiết kế mỏng nhẹ của sản phẩm có thể tiết kiệm không gian bên trong bảng đồng hồ, giúp bảng đồng hồ nâng cấp theo hướng thu nhỏ và tích hợp. Hiện tại, các sản phẩm bảng điều khiển FPC của công ty đã được áp dụng đại trà cho các mẫu xe phổ thông của nhiều hãng ô tô và độ tin cậy của chúng đã được thị trường kiểm chứng.

3. Hệ thống hiển thị HUD

Hệ thống hiển thị trên kính lái HUD có thể chiếu thông tin lái xe, thông tin định vị, v.v. lên kính chắn gió phía trước, thuận tiện cho người lái xe quan sát và cải thiện độ an toàn khi lái xe. Nó là cấu hình chủ đạo của ô tô cao cấp và phương tiện năng lượng mới. Là thành phần kết nối cốt lõi của hệ thống HUD, FPC Màn hình điều khiển trung tâm ô tô của Honflex Electronics chịu trách nhiệm truyền tín hiệu giữa màn hình HUD với hệ thống máy móc trên xe và ECU, đòi hỏi độ ổn định tín hiệu cao, khả năng thích ứng với môi trường cao và độ tin cậy cao. Sản phẩm có thể thực hiện truyền dữ liệu tốc độ cao ổn định, đảm bảo hiển thị thông tin HUD rõ ràng và theo thời gian thực, đồng thời tránh các vấn đề như chiếu mờ, treo và gián đoạn; đồng thời, sản phẩm có thể thích ứng với môi trường lắp đặt hệ thống HUD (gần khoang động cơ, nhiệt độ cao và độ rung mạnh), có khả năng chịu nhiệt và chống rung cực tốt, tuổi thọ sử dụng đồng bộ với hệ thống HUD. Sản phẩm FPC dành riêng cho HUD do công ty cung cấp cho một hãng ô tô cao cấp đã vượt qua các bài kiểm tra nghiêm ngặt về môi trường, có thể hoạt động ổn định trong thời gian dài trong môi trường nhiệt độ và độ rung cao và được khách hàng đánh giá cao.

4. Hệ thống giải trí trên tàu

Hệ thống giải trí trên xe (chẳng hạn như âm thanh trên xe, màn hình giải trí phía sau, DVD trên xe, v.v.) là một thành phần quan trọng để cải thiện trải nghiệm lái xe trên ô tô và chất lượng truyền tín hiệu của nó ảnh hưởng trực tiếp đến trải nghiệm giải trí. Màn hình điều khiển trung tâm ô tô FPC của Honflex Electronics có thể được sử dụng để kết nối tín hiệu của hệ thống giải trí trên xe, thực hiện truyền tín hiệu âm thanh và video ổn định, đồng thời tránh các sự cố như treo âm thanh và hoa màn hình video. Sản phẩm có khả năng tương thích điện từ tuyệt vời, có thể chống nhiễu điện từ trong môi trường trên máy bay một cách hiệu quả, đảm bảo độ tinh khiết của tín hiệu âm thanh và video, đồng thời cải thiện trải nghiệm giải trí. Đồng thời, khả năng tùy biến của sản phẩm có thể thích ứng với các loại hệ thống giải trí trên xe khác nhau, cung cấp giải pháp kết nối linh hoạt cho các thành phần như màn hình giải trí phía sau và âm thanh trên xe. Ví dụ: sản phẩm FPC do công ty cung cấp cho màn hình giải trí phía sau của một hãng ô tô nào đó thực hiện đồng bộ hóa tín hiệu giữa màn hình giải trí và hệ thống điều khiển trung tâm, hỗ trợ phát lại video và truyền âm thanh độ phân giải cao, đồng thời cải thiện trải nghiệm lái xe của hành khách phía sau.

5. Hệ thống phụ trợ điều khiển trung tâm phương tiện năng lượng mới

Trên các phương tiện sử dụng năng lượng mới (điện thuần, hybrid), hệ thống hiển thị điều khiển trung tâm cũng cần kết nối các bộ phận cốt lõi như hệ thống quản lý pin (BMS) và hệ thống điều khiển động cơ, hiển thị các thông tin như năng lượng pin, phạm vi di chuyển và trạng thái sạc, có yêu cầu cao hơn về hiệu suất của các sản phẩm FPC. Hướng đến nhu cầu của các phương tiện sử dụng năng lượng mới, Honflex Electronics đã tối ưu hóa khả năng chống điện áp cao và chống nhiễu điện từ của sản phẩm, giúp thực hiện truyền tín hiệu ổn định giữa hệ thống điều khiển trung tâm và BMS, hệ thống điều khiển động cơ, đảm bảo tính chính xác và thời gian thực của thông tin hiển thị điều khiển trung tâm của các phương tiện sử dụng năng lượng mới. Sản phẩm có khả năng chịu nhiệt độ cao tuyệt vời, có thể thích ứng với môi trường nhiệt độ cao gần ngăn chứa pin của phương tiện sử dụng năng lượng mới và thiết kế gọn nhẹ có thể giúp phương tiện sử dụng năng lượng mới cải thiện phạm vi hành trình. Hiện tại, các sản phẩm FPC của công ty dành cho màn hình điều khiển trung tâm xe năng lượng mới đã được áp dụng hàng loạt cho nhiều nhà sản xuất ô tô năng lượng mới chính thống, thích ứng với ô tô điện thuần túy, SUV, mẫu hybrid, v.v., hỗ trợ cho sự phát triển thông minh của phương tiện năng lượng mới.

Ưu điểm hỗ trợ của Honflex Electronics

Là doanh nghiệp hàng đầu trong ngành điện tử linh hoạt của Trung Quốc, Honflex Electronics đã tham gia sâu vào lĩnh vực FPC trong gần 20 năm, với hệ thống R&D, sản xuất, kiểm soát chất lượng và dịch vụ hậu mãi hoàn chỉnh, hỗ trợ mạnh mẽ cho R&D, sản xuất và cung cấp FPC hiển thị điều khiển trung tâm ô tô và là đối tác đáng tin cậy cho khách hàng:

1. Sức mạnh R&D mạnh mẽ

Công ty có đội ngũ R&D chuyên nghiệp và nhân viên R&D cốt lõi đều có hơn 10 năm kinh nghiệm R&D trong ngành FPC, bao gồm R&D vật liệu, thiết kế kết cấu, tối ưu hóa quy trình, kiểm tra độ tin cậy và các lĩnh vực khác. Công ty đã thành lập một trung tâm R&D điện tử linh hoạt, được trang bị các thiết bị R&D tiên tiến và các công cụ mô phỏng, có thể nhanh chóng thực hiện R&D sản phẩm, tối ưu hóa quy trình và thử nghiệm hiệu suất. Đồng thời, công ty chú trọng hợp tác nghiên cứu công nghiệp-trường đại học, thiết lập quan hệ hợp tác lâu dài với nhiều trường đại học và viện nghiên cứu trong nước, đồng thời cùng thực hiện R&D các công nghệ cốt lõi của điện tử linh hoạt để nâng cao khả năng cạnh tranh cốt lõi của sản phẩm. Cho đến nay, công ty có hàng trăm bằng sáng chế và bằng sáng chế mô hình tiện ích liên quan đến mạch linh hoạt, đồng thời các công nghệ cốt lõi trong lĩnh vực FPC ô tô đang ở trình độ hàng đầu trong ngành, có thể đáp ứng nhanh chóng nhu cầu nâng cấp công nghệ của ngành ô tô và cung cấp cho khách hàng các giải pháp sản phẩm hướng tới tương lai.

2. Thiết bị sản xuất tiên tiến

Công ty có cơ sở sản xuất hiện đại, được trang bị thiết bị sản xuất tiên tiến nhập khẩu từ nước ngoài, bao gồm toàn bộ quy trình sản xuất cắt nền, cán lá đồng, khắc, cán, khoan, hàn, thử nghiệm, v.v., thực hiện sản xuất sản phẩm tự động và chính xác. Trong số đó, thiết bị khắc, thiết bị cán màng, thiết bị kiểm tra, v.v. đã đạt đến trình độ tiên tiến quốc tế, có thể đảm bảo độ chính xác và tính nhất quán trong sản xuất của sản phẩm; việc áp dụng dây chuyền sản xuất tự động không chỉ nâng cao hiệu quả sản xuất mà còn giảm sai sót vận hành của con người và cải thiện tỷ lệ chất lượng sản phẩm. Cơ sở sản xuất của công ty đã đạt chứng nhận hệ thống chất lượng công nghiệp ô tô ISO/TS 16949 và chứng nhận hệ thống quản lý môi trường ISO 14001, hiện thực hóa quản lý tiêu chuẩn hóa và tiêu chuẩn hóa quy trình sản xuất, có thể đáp ứng các yêu cầu nghiêm ngặt của ngành công nghiệp ô tô về chất lượng sản phẩm và độ ổn định sản xuất. Đồng thời, công ty có năng lực sản xuất hàng loạt quy mô lớn, sản lượng hàng năm lên tới hàng chục triệu mét vuông, có thể đáp ứng nhu cầu cung cấp đại trà của khách hàng.

3. Kiểm soát chất lượng nghiêm ngặt

Công ty đã thiết lập một hệ thống kiểm soát chất lượng hoàn chỉnh, tuân thủ nghiêm ngặt tiêu chuẩn hệ thống chất lượng ngành công nghiệp ô tô ISO/TS 16949, thực hiện kiểm soát chất lượng toàn quy trình từ thu mua nguyên liệu thô, kiểm soát quy trình sản xuất đến thử nghiệm sản phẩm tại nhà máy. Trong liên kết thu mua nguyên liệu thô, công ty sàng lọc nghiêm ngặt các nhà cung cấp nguyên liệu thô cốt lõi như chất nền, lá đồng, mực in, đồng thời thiết lập hệ thống đánh giá nhà cung cấp để đảm bảo chất lượng nguyên liệu thô đáp ứng yêu cầu; trong quá trình sản xuất, nhiều chất lượng
